| Presentamos dos ejemplos de castilletes para su disposición sobre vehículos ferroviarios, diseñados para tareas de instalación, mantenimiento y reparación de catenarias y otras instalaciones en altura. |
|
|
| Primer ejemplo. Castillete de pantógrafo simple dotado de plataformas extensibles a ambos lados con barandillas deslizantes. |
| |
 |
 |

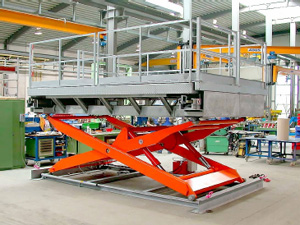

Castillete en periodo de pruebas en fábrica, con las
plataformas extensibles recogidas. |

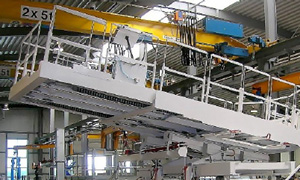

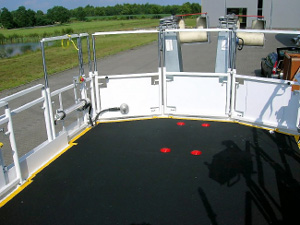

Vista superior del castillete, con las plataformas
laterales extendidas. Véase la barandilla corredera. |
| |
 |
 |
Castillete montado sobre vagón, con las plataformas
laterales extendidas. |

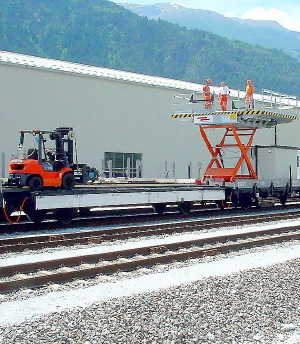

Castillete en posición elevada, durante una operación
de carga mediante toro, sobre un vagón. |
| |
 |
 |

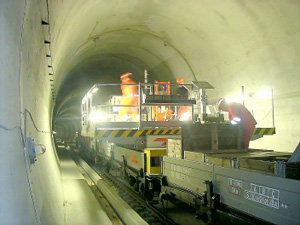

Castillete operando sobre vagón en el interior de un
túnel, con las plataformas laterales parcialmente
desplegadas. |

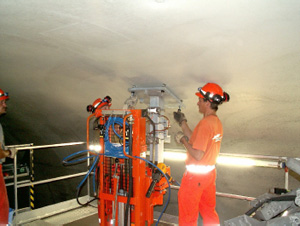

Vista desde la plataforma, con el castillete elevado,
para la instalación de una catenaria en el interior de
un túnel. Obsérvese la plataforma lateral parcialmente
desplegada para ajustarse a la anchura disponible. |
| |
| Segundo ejemplo. Conjunto de dos castilletes para el tendido de tomas eléctricas. El primero de ellos de gran longitud, con pantógrafo doble en tándem, equipado con plataforma oscilante de través. El segundo dotado de plataforma telescópica extensible, deslizante de través, giratoria y oscilante, para mantener en todo momento la horizontalidad. Equipados ambos con generador diésel propio. |
| |
 |
 |

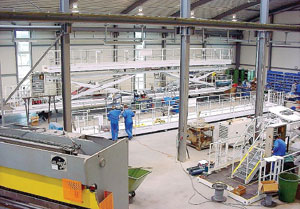

Proceso de construcción del primer castilletes en
nuestras instalaciones. |
Vista del primer castillete en posición elevada, con
motor diésel en primer plano. Obsérvese el eje de
oscilación de la plataforma y la escalerilla de acceso. |
| |
 |
 |

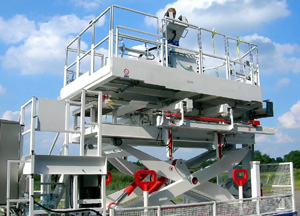

Vista de la plataforma del segundo castillete, con un giro
de 90º, inclinada y plataforma telescópica extendida. |
Vista lateral del castillete en posición elevada, donde
se puede apreciar la escalerilla de acceso, las guias de deslizamiento transversal y el cuadro de mandos. |
| |
 |
 |
| Vista lateral inferior de la plataforma girada. |
Vista superior de la barquilla en la que se aprecian
las barandillas telescópicas. |
| |
 |
 |

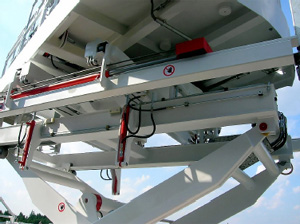

Vista inferior de los mecanismos de elevación, giro,
deslizamiento e inclinación de la plataforma. |
Vista delantera de la plataforma, donde se pueden
apreciar los brazos telescópicos prensores de la
línea eléctrica. |
| |
 |
 |

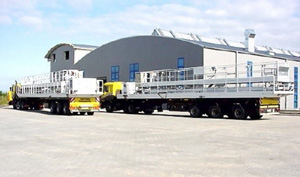

Transporte de los castilletes en vehículos especiales
desde nuestras instalaciones. |

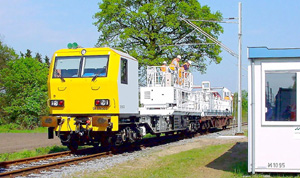

Castilletes montados sobre vehículo ferroviario en
operaciones de tendido eléctrico. |
| |
 |
 |
 |
| Marco inferior con giro hidráulico. |
Vista del panel de mando − conducción por joystick |
|
